Nodweddion:
1. Gallai'r actuator gylchdroi 360°,gallai osod ar unrhyw ongl.
2. Dyluniad piston crafiad isel, nid oes angen iro'r strwythur mewnol, ac mae'n arbed eich amser ar gyfer cynnal a chadw.
3. Gallai ymgynnull ar hap yn unol â'ch galw gweithio.
4. Actio agored arferol, Agos agos a Dwbl ar gyfer galw gwahanol.
Manylebau:

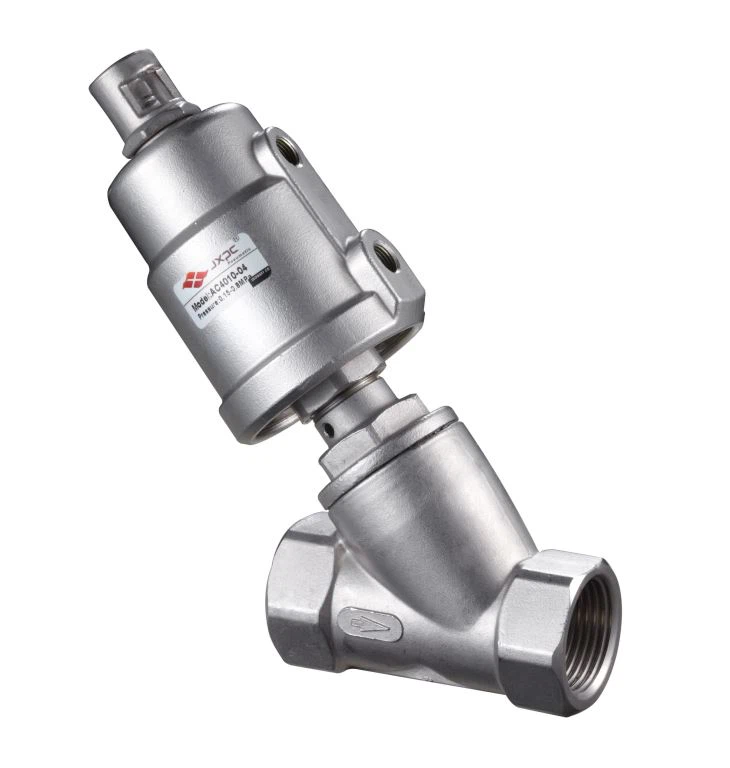

Falf Sedd Angle Dur Di-staen math JZF | |
Model | JX10-50A / B / C / D. |
Maint y Porthladd | DN10-DN50 |
Edau | Dyfyniad G3 / 8 GG; -G2 |
Deunydd corff falf | CF8M |
Deunydd actuator | PTFE |
Sêl sbwlio | PTFE / FKM |
Sêl piston | Dŵr, niwtral |
Tymheredd canolig | dŵr, nwy niwtral neu hylif, ethanol, olew, toddydd organig, stêm, alkalescent ac hydoddiant asid gwan |
Tymheredd canolig | PTFE: -10-+180℃ |
Tymheredd amgylchynol | -10-+60℃ |
Gludedd | Max600mm ^ 2 / s |
Gosod | unrhyw swydd |
Cyfrwng rheoli | Aer, nwy niwtral |
Rheoli pwysau | 0.3-1m |
Math | Actuator (mm) | D (mm) | R (mm) | P | G | Edau | ||||
K1 (mm) | A1 (mm) | L (mm) | T (mm) | SW (mm) | ||||||
DN10 | 40 | 45.5 | 27 | Dyfyniad G1 / 8 GG; | Dyfyniad G3 / 8 GG; | 115 | 120 | 68 | 12 | 26.6 |
50 | 60 | 35 | Dyfyniad G1 / 8 GG; | Dyfyniad G3 / 8 GG; | 126 | 133 | 68 | 12 | 26.6 | |
DN15 | 40 | 45.5 | 27 | Dyfyniad G1 / 8 GG; | Dyfyniad G1 / 2 GG; | 115 | 120 | 68 | 15 | 26.6 |
50 | 60 | 35 | Dyfyniad G1 / 8 GG; | Dyfyniad G1 / 2 GG; | 126 | 133 | 68 | 15 | 26.6 | |
DN20 | 50 | 60 | 35 | Dyfyniad G1 / 8 GG; | Dyfyniad G3 / 4 GG; | 131 | 137 | 75 | 16 | 32 |
DN25 | 50 | 60 | 35 | Dyfyniad G1 / 8 GG; | Dyfyniad G1 GG; | 140 | 149 | 90 | 17 | 39.5 |
63 | 77 | 43 | Dyfyniad G1 / 8 GG; | Dyfyniad G1 GG; | 165 | 174 | 90 | 17 | 39.5 | |
DN32 | 63 | 77 | 43 | Dyfyniad G1 / 8 GG; | Dyfyniad G1-1 / 4 GG; | 175 | 188 | 116 | 21 | 50 |
80 | 98 | 52 | Dyfyniad G1 / 4 GG; | Dyfyniad G1-1 / 4 GG; | 185 | 203 | 116 | 21 | 50 | |
100 | 121 | 63 | Dyfyniad G1 / 4 GG; | Dyfyniad G1-1 / 4 GG; | 205 | 215 | 116 | 21 | 50 | |
DN40 | 63 | 77 | 43 | Dyfyniad G1 / 8 GG; | Dyfyniad G1-1 / 2 GG; | 178 | 190 | 116 | 21 | 55.3 |
80 | 98 | 52 | Dyfyniad G1 / 4 GG; | Dyfyniad G1-1 / 2 GG; | 187 | 204 | 116 | 21 | 55.3 | |
100 | 121 | 63 | Dyfyniad G1 / 4 GG; | Dyfyniad G1-1 / 2 GG; | 208 | 216 | 116 | 21 | 55.3 | |
DN50 | 63 | 77 | 43 | Dyfyniad G1 / 4 GG; | Dyfyniad G2 GG; | 184 | 203 | 138 | 22 | 70 |
80 | 98 | 52 | Dyfyniad G1 / 4 GG; | Dyfyniad G2 GG; | 185 | 218 | 138 | 22 | 70 | |
100 | 121 | 63 | Dyfyniad G1 / 4 GG; | Dyfyniad G2 GG; | 215 | 230 | 138 | 22 | 70 | |
